溶接エルボ 溶接した

まいど、どうも。
ありがとうございます。


IMG_6982
先日溶接エルボを使ってぐにゃぐにゃしたものを作りましたが・・・
IMG_6978
パイプとエルボを使っての製品づくり。
塗装?メッキ?が溶接すると気化したガスが発生します。
防塵マスクマスクはしてるんで呼吸の方は大丈夫なんですが・・・
これを使ってますが臭いも気にならないし良い感じです。
もっと早く使っていれば肺もやられずに済んだのにと後悔してます。
以前は簡易マスクでメッキとかやばいガスは息とめてましたww

このエルボは塗装が燃えてるのかな?煙が目に染みて辛かったです。

ま、それは良いんですが、長さにばらつきがあるような。
同じように治具を使って組み立てても同じ大きさにならず、直線部分のパイプで調節して誤魔化した。

暑い日が続いております。
熱中症に注意の日々です。
ミネラル補給も忘れずに。

にほんブログ村 住まいブログ DIYへ
にほんブログ村

では(^^)/


ステンレスパイプ 楕円曲げ加工の納品

まいど、どうも。
ありがとうございます。

先日、埼玉の会社にパイプの楕円曲げ加工をお願いした話
パイプを曲げる加工 パイプベンダー

IMG_6854

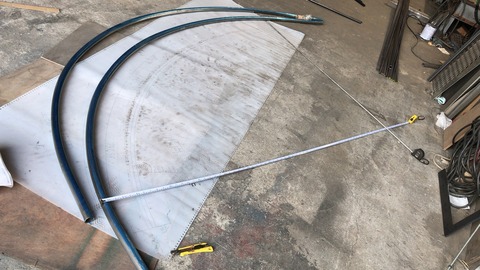

持ち帰った製品。
半分になってるので、余分な長さをカットして溶接する。
原寸大のシートを一緒に貰った。
単純なアールならローラで一発だが、楕円なのでそうはいかない。
このシートに合わせながら少しずつ曲げて言ったそうだ。
こうゆう曲げは厄介ですね。

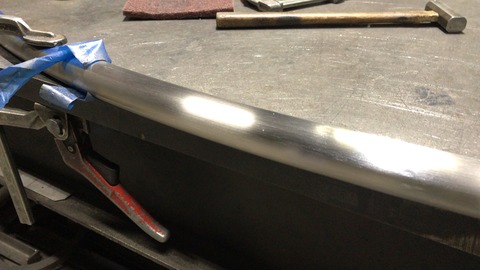

IMG_6858
デカくて作業台には乗らない。
正確には難しいので取りあえずなんとなくの寸法で固定して。
IMG_6857

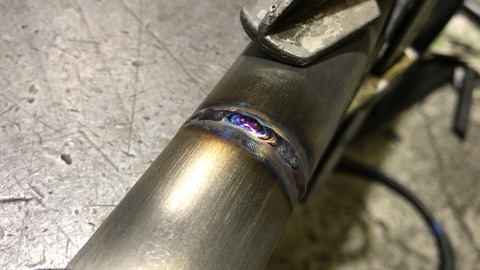

TIG溶接。
IMG_6860
研磨。
最初はミガキでお願いされたが、難しいのでヘアーラインで妥協して頂いた。。
IMG_6864
なんとかトラックに積み込んで納品した。
現場が近くて良かったよ。
IMG_6873
ベランダからは八ヶ岳と
IMG_6874
富士山が見えるナイスローケーション。写真では見にくいが富士はそこに居る。
アールは好きなお宅の様ですね。

良い景色でした。

IMG_6867


にほんブログ村 住まいブログ DIYへ
にほんブログ村

では(^^)/


パイプを曲げる加工 パイプベンダー

まいど、どうも。
ありがとうございます。

パイプを綺麗に曲げるのは難しい。
中が空洞になってるので一か所に力を掛けると凹んでしまう。
パイプベンダー以外では、酸素で炙りながらちょっとづつ曲げるとか、中に砂を詰めて曲げるとか。

融点が低い金属を溶かし、それを流し込んで曲げるとか・・・色々方法はあると思う。

大抵の物は材料屋にお願いすれば綺麗に曲げたものを納めてくれる。
パイプは勿論アングルや角パイプだって丸めてくれるのである。
IMG_6845
IMG_6844
凄いね。

今回貰った話が、ステンレスパイプΦ32を楕円に曲げてほしい。と

直径3400X5000の楕円の下半分の形状が欲しい。

デカいっす。
楕円ってのもなかなか厄介らしい。
今回のはデカくて発送することができない、2分割にしてもダメ・・・
っていうので埼玉県まで引き取りに行ってきた。
IMG_6849
丸藤興業さんへ。
片道二時間半の旅です。
IMG_6846
各種色々なベンダーを所有していました。
IMG_6848
こういった機械を持ってる会社は近場には無いようなのです。
IMG_6847
デカいローラーも数台あった。
分厚い鉄板を丸めてました。
イイナ~
